材质：    镀锌钢板
工艺：    机加工
适用范围：梯式电缆桥架用于直径较大的电缆铺设，适合动力电缆的铺设，重量轻、成本低、安装方便、散热和透气性好的特点。 桥架本身的标准化、通用化、积木化，因而较之传统的埋管配线方式和地下埋缆方式具有配电灵活、安装迅速、维修简便等优点而获得广泛的应用。
形状：    梯级式
品牌：    威图

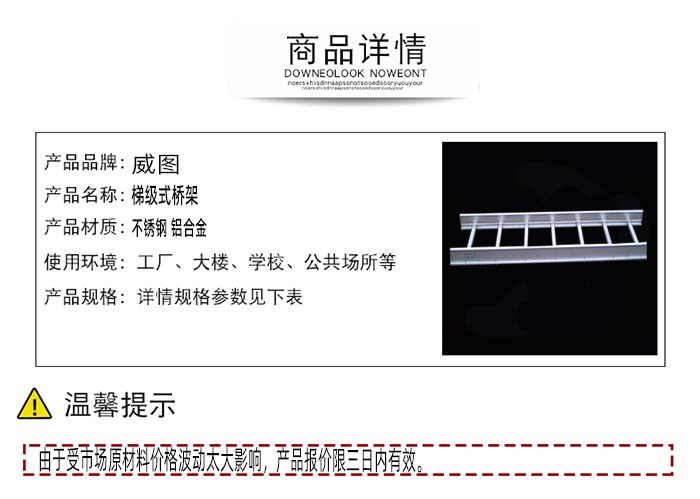

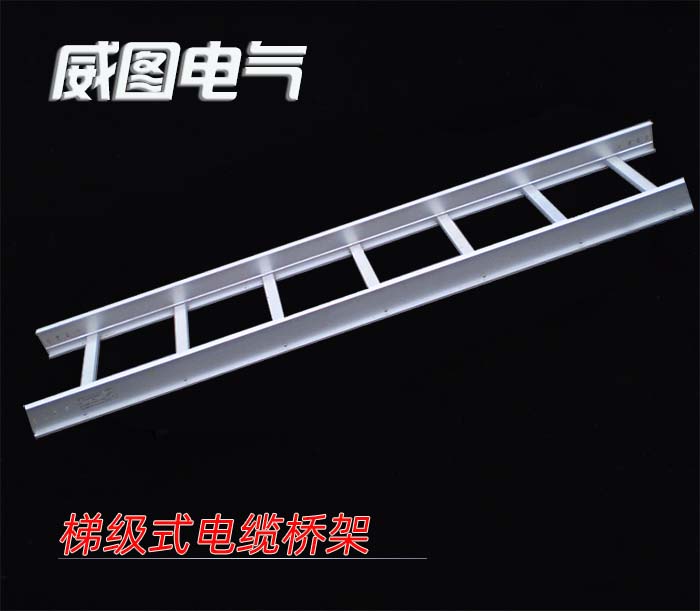

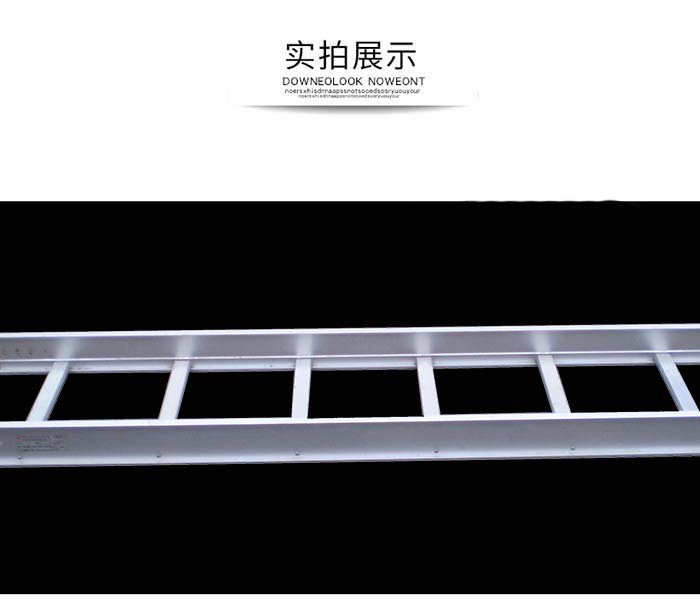

产品名称型号：    钢制梯级式电缆桥架
计价方式: 米/元

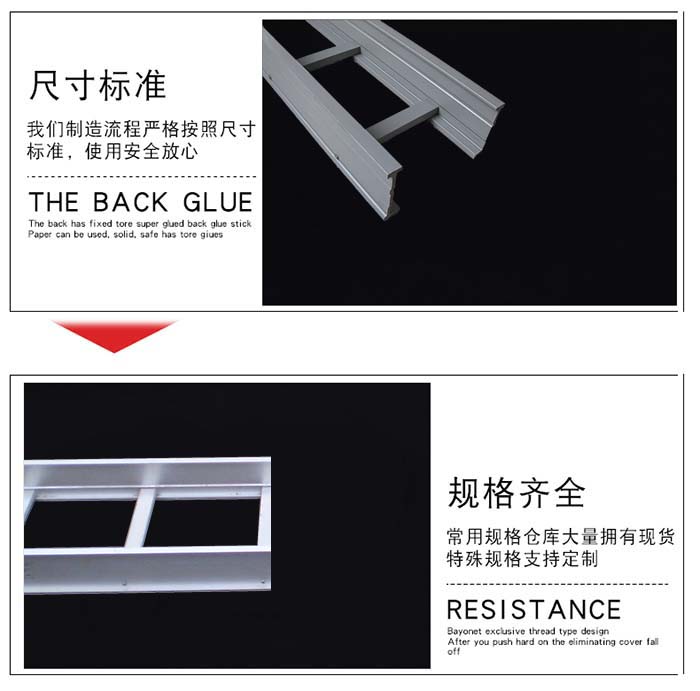

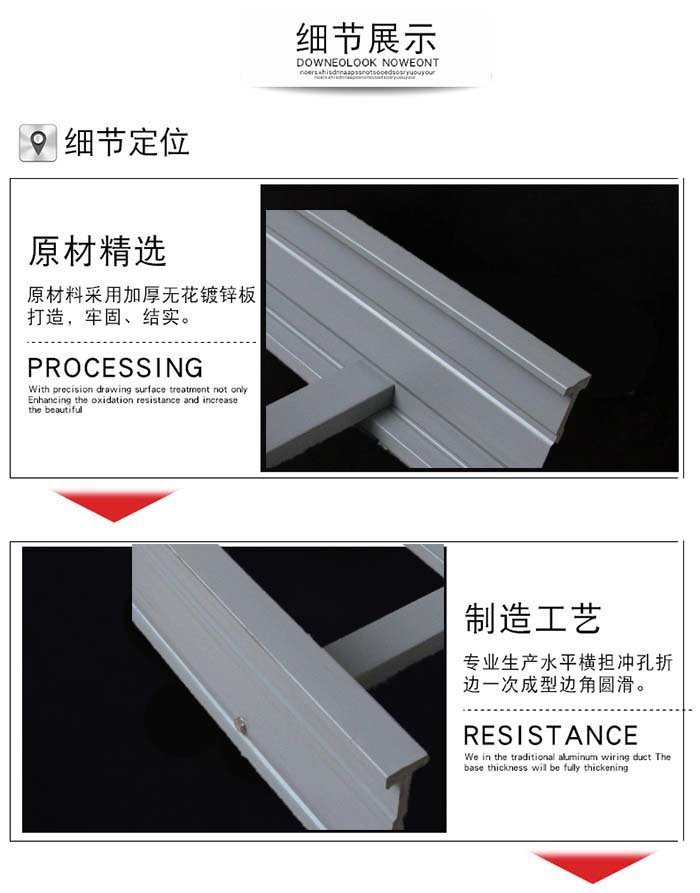

采用一次辊压成型工艺压制梯边，通过螺栓把双梯边紧固在一起，增强了梯级式桥架的承受载荷，生产速度快，并且结构更为美观
梯级式桥架散热性能比较好一般多用于动力电缆等，槽式桥架屏蔽性能好，一般用于信号，通讯、照明、网络等

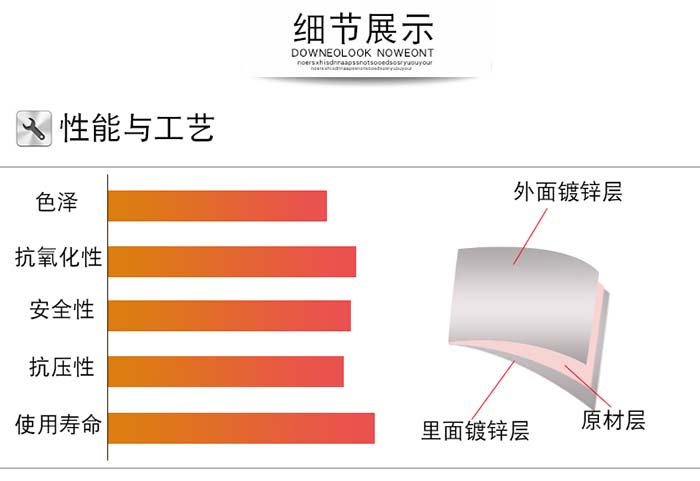

焊接采用CO2气体保护焊无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷，焊缝表面均匀，热浸锌无锌瘤，镀层均匀 特点：
    重量轻，成本少，通风散热性能好， 适用于敷设直径较大的电缆，特别是高低压动力电缆。 180°圆弧卷边在电缆敷设时不划伤电缆，并能够增强桥架的结构强度。


梯级式桥架安装要点

1）电缆桥架及线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。
2）根据电缆桥架及线槽敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。
3）地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构型式和建筑布局，合理确定线路路径和设备选型。
4）不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：
（1）1kV 以上和1kV 及以下的电缆；
（2）同一路径向一级负荷供电的双回路电缆；
（3）应急照明和其他照明的电缆；
（4）电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。
5）在工程条件下安装或检修不需考虑附加集中荷载时，电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。
6）电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施。
（1）电缆桥架应在具有腐蚀性液体管道上方。
（2）电缆桥架应在热力管道下方。
（3）易燃易爆气体比空气重时，电缆桥架应在管道上方。
（4）易燃易爆气体比空气轻时，电缆桥架应在管道下方。
7）电缆桥架与管道之间 小距离见相关标准。
8）综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距。综合布线电缆与电力电缆的间距应符合GB/T 50311-2000规范11.0.2 条的规定。
9）墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T 50311-2000 规范11.0.2 条的规定。
10）梯级式桥架水平敷设时，宜按荷载曲线选取 佳跨距进行支撑，跨距一般为1.5～3.0m。垂直敷设时，其固定间距不宜大于2m。
  规范性引用文件
GB/T 93-1987弹簧垫圈
GB/T 97.1-2002平垫圈  A级
GB/T 912-1989  碳素结构钢和低合金结构钢热轧薄钢板及钢带
GB/T 1720-1979 漆膜附着力测定法
GB/T 1743-1979 漆膜光泽度测定法
GB/T 1764-1979 漆膜厚度测定法
GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差
GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法
GB/T 5117-1995 碳钢焊条
GB/T 5780-1989 六角头螺栓C级
GB/T 6170-1986 六角螺母A级和B级
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验
GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 如果您需要更多咨询,可以拨打页面底部的联系电话咨询,也可以用手机扫描屏幕右侧的二维码,了解公司 新价格信息.
