铝合金槽式电缆桥架

文章出处:本站 人气:1253发表时间:2021-04-12
铝合金槽式电缆桥架
铝合金槽式电缆桥架
铝合金槽式电缆桥架









材质:    铝合金
工艺:    机加工
适用范围:槽式弯头是石油、化工、电力、轻工、电视、电讯等方面应用广泛的一种,它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点,它既适合用于动力电缆的安装,也适用于控制电缆的敷设。  通过各种不同形式的弯头,可以方便地改变槽式桥架的布线走向
形状:    槽式条形
品牌:    威图
产品名称型号:    铝合金槽式电缆桥架
计价方式: 米/元

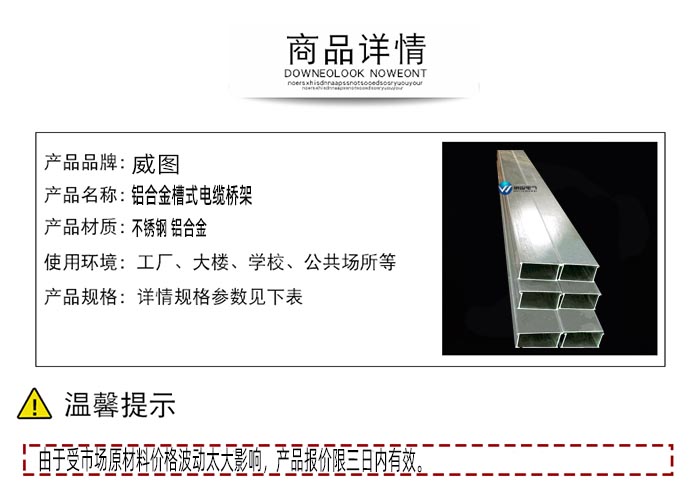

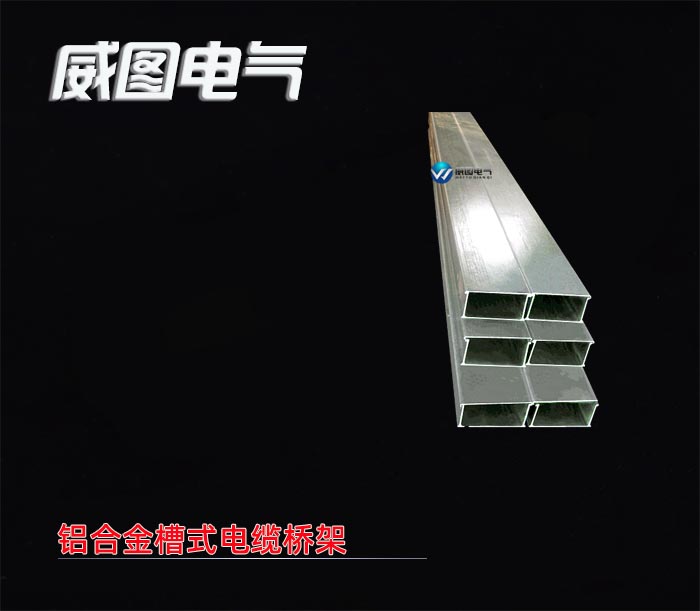

铝合金槽式电缆桥架展示图片



    适用于多种环境安装使用,可随工艺管道架空敷设;楼板,梁下吊装,室内外墙壁,柱壁,隧道,电缆沟壁上的侧装


铝合金电缆桥架具有外观漂亮、结构简单、式样独特、荷载能力大、重量轻等特点。铝合金电缆桥架表面阳极氧化后,它不但抗腐蚀、还有抗电磁干扰,尤其是抗屏蔽干扰,这是钢制桥架不可替代的。铝合金桥架在现代工业、现代国防、现代高科技,有着举足轻重的实用价值。

采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架 规范性引用文件
GB/T 93-1987弹簧垫圈
GB/T 97.1-2002平垫圈  A级
GB/T 912-1989  碳素结构钢和低合金结构钢热轧薄钢板及钢带
GB/T 1720-1979 漆膜附着力测定法
GB/T 1743-1979 漆膜光泽度测定法
GB/T 1764-1979 漆膜厚度测定法
GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差
GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法
GB/T 5117-1995 碳钢焊条
GB/T 5780-1989 六角头螺栓C级
GB/T 6170-1986 六角螺母A级和B级
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验
GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带



六大优势 势不可挡
1 厂家直销: 中间省去了层层代理的利润,直接厂家拿货,节省预算;
2 规格齐全: 威图桥架生产各种规格尺寸,也可以根据客户要求订制产品;
3 质量认证: ISO9001质量管理体系认证;
4 交货迅速: 威图采用高效的流水线,每2秒一根桥架的生产速度,高速效率;
5 运输方便: 华北发达的公路运输网络,方便快捷运输产品到工地;
6 品质无忧: 严格执行国家标准相关技术标准,产品检测按国际要求;

 注意事项
●电缆桥架装置的 大载荷,支撑间距应小于允许载荷和支撑跨距.
●选择电缆桥架的宽度时应留有一定的备用空位,以便为今后增添电缆用.
●当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设.
●电缆桥架水平敷设时,桥架之间的连接头应尽量设置在跨距的1/4处,水平走向的电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下.
●电缆桥架装置应用可靠接地.如利用桥架做接地干线,应将每层桥架的端部用16mm平方软铜线链接起来,与总接地干线相通,长距离的电缆桥架每隔30~50米接地一次,本厂各连接板的电阻值均小于3~4欧,可保安全使用.
●电缆桥架装置除需屏蔽装保护罩外,在室外安装时应在其顶层加装保护罩,防止日晒雨淋.对如埯焊接安装时,旮件四周的焊缝厚度不得小于母材的厚度,焊口必须防腐处理.
