威图新工艺空气型耐火母线槽

文章出处:本站 人气:1359发表时间:2020-10-07









品牌: 威图
规格:空气型耐火 母线槽
电压:1000V
工艺: 国际新加工工艺
材质:高纯度无氧铜电工铜排
外壳:优质钢外壳
防护等级:IP40,IP42,IP54,IP65,IP68
加工定制:是

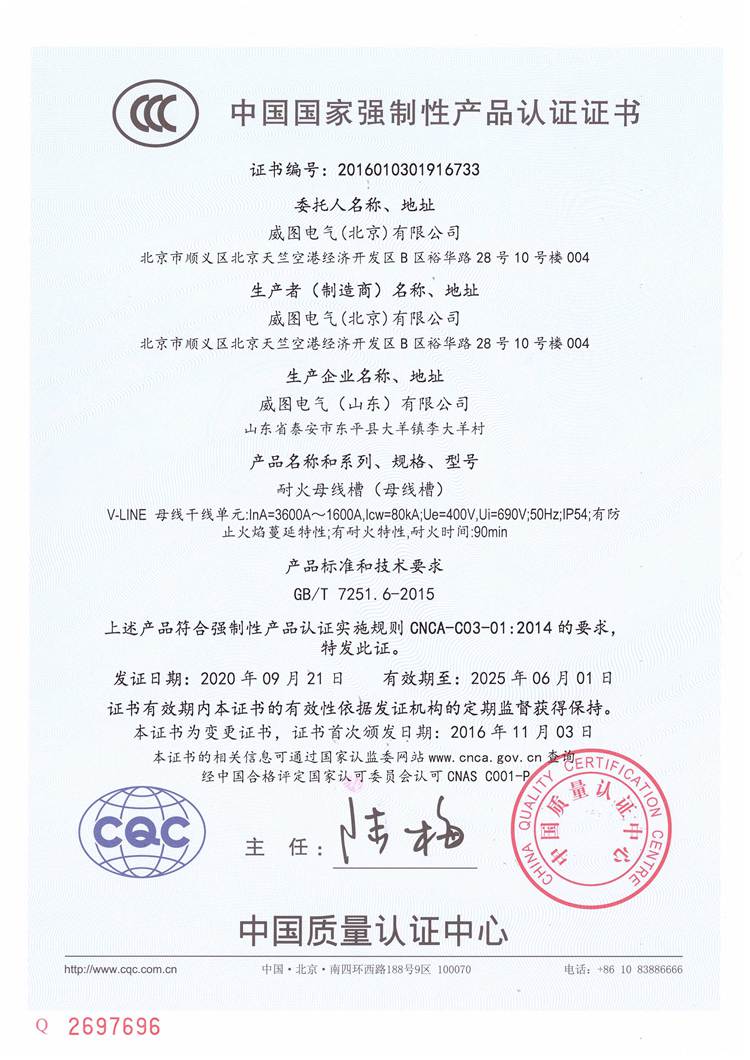

产品认证:ccc
类别:三相四线,三相五线
适用范围:强电井、配电房联络、发电机,工业厂房、商业大厦、住宅小区等,老旧厂区改造。
空气型耐火母线槽价格:  拨打公司联系电话咨询 新价格
概述:
    耐火母线槽是专供消防设备的电源使用的,不能用做其他用途。因此这种母线耐热性好、隔热,母线槽热能无法散发,所以不能长期满负荷使用。
    耐火母线槽的外壳及隔热层采用耐高温≥1100℃的防火材料以及耐高温≥300℃的绝缘材料,该产品耐火时间有60分钟、90分钟、120分钟、180分钟种类,当温度达到920~1050℃的高温时才会燃烧,满负荷运行可达8小时以上。

    耐火型母线槽是我公司结合密集型母线槽的结构特点, 采用防火隔热、阻燃材料自行研制的产品。具有结构紧凑、体积小、耐高 温、防火、传达室输容量大等优点。主要应用于高层建筑、重要的控制中 心、地铁等人流量大的公共场所和其它防火要求较高的场所。使用该产品能 保证在发生火灾时维持一段时间的供电,并有足够的时间启动灭火设备、排 烟通风、疏散人员,尽可能地减少人员伤亡和财产损失。

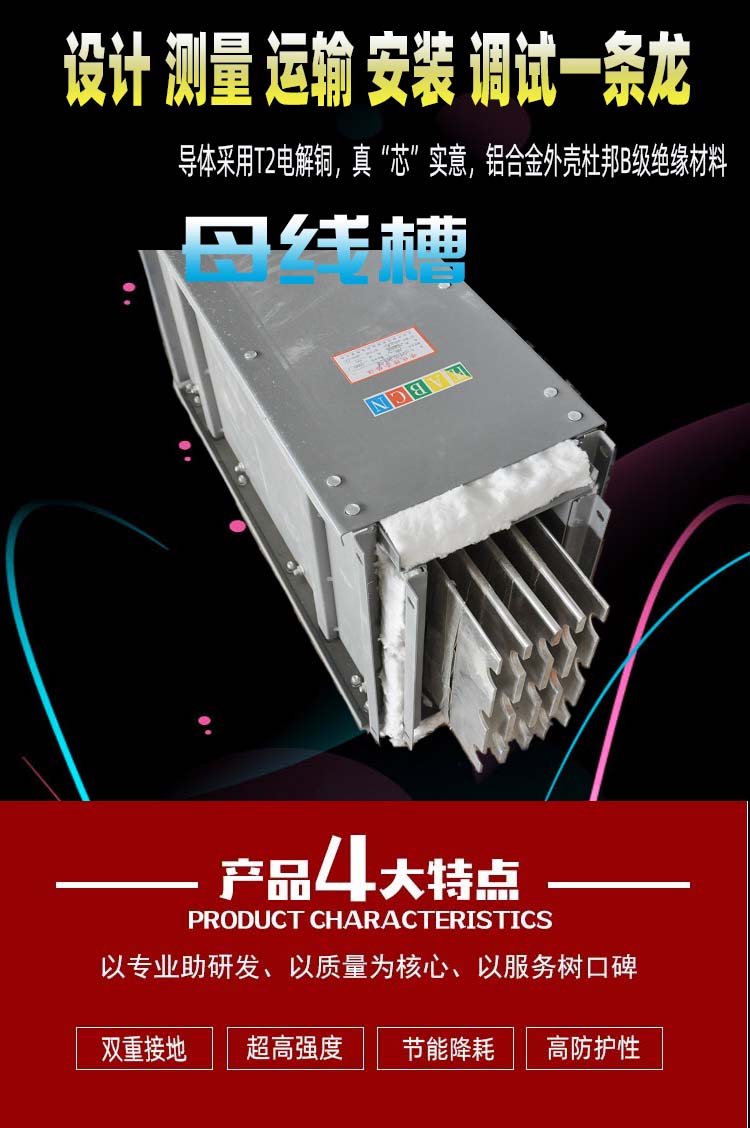

空气耐火母线槽图片
空气式耐火母线槽产品特点:
     在试验标准条件下,火焰温度大于815℃供火时间 40min;在试验标准条件下,火焰温度980~1040℃,供火 时间90min 。母排温升:不超过允许值60℃母线连接头铜母排处、插接箱插爪与铜母排 插接处(或螺栓连接的铜插脚处)等关键部位均温升试验合格。 周围空气温度达40℃时,铜母排 高温度小于等于100℃。耐火母线槽能在周围环境温升至960℃时连续正常工作不低于90分钟


耐火母线槽试验现场





耐火母线槽试验现场   耐火母线槽选择:
       1.母线槽导体铜排所缠绕的云母带符合JB/T5019~20-85《电器绝缘云母制品》及JB/T6488-1~3-92《云母带》标准。该云母带在常态下具有良好的柔软性和较高的耐热性及良好的介电性能、机械性能 弯曲强度≥180MPa 介电强度≥35kV/mm 当温度达到600℃时,云母带仍具有很高的绝缘性能
    2.根据耐火母线耐火极限的不同,其隔热层采取的措施亦不同,若母线需作长时间通电运行,则其隔热层一般直接利用空气隔热,以免影响母线运行过程中热量的散发,当母线槽平时不通电仅作应急电源使用时,其耐热极限要求较高,隔热层需用硅棉填充,本耐火母线所选用的硅棉材料符合GB3003-82《普通硅酸铝耐火纤维毡》标准,其AL2O3 SiO2含量达96%,持续使用温度为1050℃, 高使用温度达1250℃。
    3.母线槽外壳喷涂耐火涂料,当发生火灾的3~5分钟时间内,涂料开始发泡、膨胀,形成隔热层,导热系数迅速增大,有效降低了热量的传递。本耐火母线所使用的耐火涂料各项性能指标均符合国家GB14907-94标准。
    4.为了满足耐火要求,其中隔相块及接头隔块均采用耐高温陶瓷材料制成,该陶瓷Al2O3含量在95%以上,在常态下其介电性能、机械性能如下 介电强度≥13kV/mm 体积电阻率>20MΩ.cm弯强度≥250MPa 该陶瓷耐温效果尤为显著,在温度达到900℃时,测得绝缘电阻>10MΩ。由于陶瓷的稳定性好,不存在绝缘材料的老化问题,从而有效延长了母线的使用寿命。


空气式耐火母线槽结构示意图



    技术参数:
符合标准:IEC60439-1-2,GB7251.1-2,JISC8364,GB9978,JB/T10327
介电强度:交流工频电压I有效值)2500V/1min
绝缘电阻:相与相及外壳之间不小于20MΩ
阻燃性能:阻燃型母线槽,在试验标准条件下,火焰温度大于815℃供火时间 40min,试验结果合格。
耐火性能:耐火型母线槽,在试验标准条件下,火焰温度980~1040℃,供火 时间90min,试验结果合格。
分接单元额定电流:断路器插接箱额定电流为63~630A; 熔断器插接箱额定电流为50,100,250,400,630A。
防护等级:符合规定检测,其外壳防护等级达到IP43要求。
插接箱插接装置:有插爪式和螺栓连接插脚式,插拔50次试验,灵活性及温升 试验合格。
导体母排温升:不超过允许值60℃母线连接头铜母排处、插接箱插爪与铜母排 插接处(或螺栓连接的铜插脚处)等关键部位均温升试验合格。 周围空气温度达40℃时,铜母排 高温度小于等于100℃。
